加油机波纹管的计算参数

金属波纹管设计的理论基础是板壳理论、材料力学、计算数学等。波纹管设计的参数较多，由于波纹管在系统中的用途不同，其设计计算的重点也不一样。例如，波纹管用于力平衡元件，要求波纹管在工作范围内其有效面积不变或变化很小，用于测量元件，要求波纹管的弹性特性是线性的；用于真空开关管作真空密封件，要求波纹管的真空密封性、轴向位移量和疲劳寿命；用于阀门作密封件，要求波纹管应具有一定的耐压力、耐腐蚀、耐温度、工作位移和疲劳寿命。根据波纹管的结构特点，可以把波纹管当作圆环壳、扁锥壳或圆环板所组成。设计计算波纹管也就是设计计算圆外壳、扁锥壳或团环板。计算的参数为刚度、应力、有效面积、失稳、允许位移、耐压力和使用寿命。

耐压力

耐压力是波纹管性能的一个重要参数。波纹管在常温时，波形上不发生塑性变形所能承受的最大静压力，即为波纹管的最大耐压力在一般情况下，波纹管是在一定的压力（内压或外压）下工作的，所以它在整个工作过程中必须承受这个压力而不产生塑性变形。
波纹管的耐压力实际上属于波纹管的强度范畴。计算的关键是应力分析，也就是分析波纹管管壁上的应力只要波纹管管壁上最大应力点的应力不超过材料的屈服强度，波纹管所受的压力就不会达到其耐压力。
同一波纹管在其它工作条件相同时，受外压比受内压时的稳定性要好，所以，受外压作用时的最大耐压力比受内压时高。
当波纹管两端固定，如果在其内腔通入足够大的压力时，波纹管波峰处有可能爆破损坏。波纹管开始出现爆破时波纹管内部的压力值称为爆破压力。爆破压力是表征波纹管最大耐压强度的参数。波纹管在整个工作过程中，其工作压力远小于爆破压力，否则波纹管将破裂损坏。
当波纹长度小于或等于外径时，其计算结果和实际爆破压力很接近；对细长型波纹管其实际爆破压力要低很多。爆破压力大约为允许工作压力的3~10倍。

稳定性

当波纹管两端都受到限制时，如果波纹管内压力增大至某一临界值，波纹管就会产生失稳现象。

允许位移

对于工作在压缩状态的波纹管，它的最大压缩位移是：波纹管在压力作用下，压缩到波纹之间相互彼此接触时所能产生的最大位移值，也称为结构允许最大位移，它等于波纹管自由长度与最大压缩长度之差。
波纹管不产生塑性变形情况下所能获得的最大位移称为波纹管的允许位移。
波纹管在实际工作过程中会产生残余变形，残余变形又称永久变形或塑性变形，波纹管在力或压力作用下产生变形，当力或压力卸除后，波纹管不恢复原始状态的现象称残余变形，残余变形通常用波纹管不恢复原始位置的量来表示又称零位偏移。
波纹管位移与零位偏移之间的关系，无论拉伸还是压缩位移，在波纹管位移的起始阶段，它的残余变形量都很小，一般都小于波纹管标准中规定的允许零位偏移值。但是，当拉伸（或压缩）位移量逐渐增大到超过一定的位移值后，会引起零位偏移值的突然增大，这表示波纹管产生比较大的残余变形，在这之后．如果再增大一点位移量，残余变形将显著增加。所以波纹管一般不应超过这个位移量，不然将会严重的降低其精度、稳定性和可靠性以及使用寿命。
波纹管在压缩状态下工作时的允许压缩位移量比工作在拉伸状态下的允许拉伸位移量要大一些，所以在设计波纹管时应尽可能让波纹管在压缩状态下工作。通过实验发现，在一般情况下，同一材料、同一规格的波纹管，其允许的压缩位移是允许的拉伸位移的1.5倍。
允许位移与波纹管的几何尺寸参数及材料性能有关。一般情况下，波纹管的允许位移大小与材料的屈服强度及外径的平方成正比，而与材料的弹性模量、波纹管的壁厚成反比。同时，相对波深、波厚对它也有一定影响。

寿命

波纹管的寿命是在工作条件下使用时，能保证正常工作的最短工作期限或循环次数。用波纹管组成的弹性密封系统，经常在承受较多循环次数的变动载荷和较大位移的条件下工作，因此确定波纹管的使用寿命，具有重要意义。因为波纹管的作用不同，对其使用寿命的要求也不一样。

◈波纹管用来补偿管路系统中因安装造成的位置偏差时，对其寿命要求只有几次就够了。
◈波纹管用于开关频率较高的恒温控制器中，其寿命要达到10000次才能满足使用要求。
◈波纹管用于真空开关作为真空密封件时，其寿命要达到30000次才能保证正常工作。

从上面三种使用实例中可见，由于使用条件不同，波纹管要求的使用寿命相差很大。波纹管寿命与所选用材料的疲劳特性有关，同时也取决于成形波纹管的残余应力的大小、应力集中的情况和波纹管的表面质量等。此外，使用寿命与波纹管的工作条件有关。例如：波纹管工作时的位移、压力、温度、工作介质、振动条件、频率范围、冲击条件等。
波纹管在工作过程中，其寿命长短主要取决于工作过程中产生的最大应力。为了降低应力，一般通过减少波纹管的工作位移和降低工作压力来实现。在一般设计中规定波纹管的工作位移应小于它的允许位移的一半，它的工作压力应小于波纹管的耐压力的一半。
对生产的波纹管进行试验证明，如果波纹管按上述规范工作，它的便用寿命基本土可达到5万次左右。
根据工作压力性质的不同，波纹管的允许位移也有所区别一般波纹管只承受轴向载荷（拉力或压力）时，它的允许位移可在波纹管有效长度的10%~40%之间选用；而在波纹管承受横向集中力、扭转力矩或综合受力时，波纹管的允许位移应适当减小。
应用多层波纹管可以降低刚度和变形引起的应力，因而可以在很大程度上提高波纹管的寿命。
波纹管在其它情况相同而工作压力性质（恒定或交变载荷）不同的条件下工作时，其使用寿命将有差别。显然，在交变载荷下工作时，波纹管的寿命比恒定载荷下工作时要短一些。

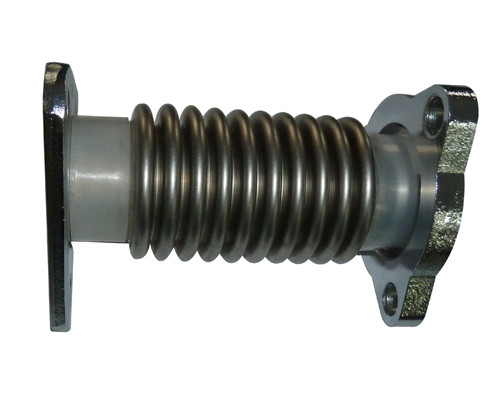

不锈钢波纹管系列：适用于各类机器或管道连接补偿，如：加油机、油罐车等，具有良好伸缩性能,密封性强,各种非标尺寸规格可定制，热忱欢迎新老客户订购！
