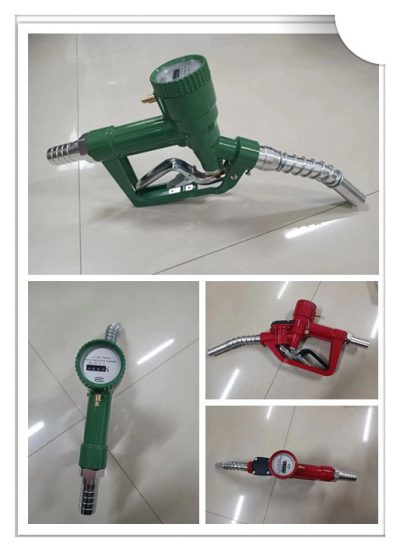

计量油枪LLY-25

LLY型计量加油枪,包括LLY-25型、LLY-32型系列计量加油枪,是水平螺翼式流量表与加油枪的组合。该款计量油枪是用于测量流经管道液体(汽油、柴油、机油、液压油等)的体积流量的仪表。适用于汽油等轻质油料的灌装。

该产品按Q/YOY01-90标准组织生产,具有精度高,使用方便、灵活等优点。适用于公路工程施工、厂矿企业、机关团体的油料管理。BSLJ型计量加油枪,它可以直接安装在油库的灌桶的分发管上加油和灌油。也可以安装在汽车油槽车和汽油摩托泵的分发管上给群车加油。油料可以由泵供给,也可以利用油罐高差的自然压力(压力应在≤0.4兆帕)。它具有体积小,重量轻,携带方便,计量准确等优点,适用于轻质油料的灌装。

计量油枪的使用事项

◈使用前应检查计量加油枪各部机件是否处于良好状态。将流量调整至额定流量,实践证明:计量加油枪在额定流量下使用,准确度较高。
◈使用时应尽量保持加油枪表盘的水平位置,切勿敲打撞击。
◈经常清出过滤网中的污物,禁止用来测量水、碱、酸等溶液。
◈计量加油枪在出厂前已调整校验合格,用户一般不能随意拆卸,必须拆开时,应按下列顺序:(1)拧下归零按钮套,取下按钮;(2)拧下表盖;(3)用专用扳手拧下压圈;(4)取下齿轮传动机构;(5)拧下叶轮室上边的连接介轮。(6)卸下进入管;(7)把叶轮室部分从枪体的进入口取出。
如修理更换阀门胶垫,须将叶轮室部分及传动机构拆卸后进行。
◈计量加油枪使用一段时间后,由于各方面的原因,可能出现误差过大的现象,这时,可以利用调节装置进行调整。调整时,先旋松调节装置,外边的螺帽,用小螺丝刀拧动里的丝堵。当表慢时,顺时针方向拧动丝堵半周或若干周,反复试验几次,直到认为准确时为止。反之,当表快时,逆时针方向拧动丝堵,调整完成后,应将外边螺帽拧紧。(注:所谓表快慢,是指误差而言。如:指针指示100升,而实际流过的介质105升,我们称为表慢了。反之,称为表快了。)
◈计量加油枪安装使用时,应在加油系统中设置静电保护装置。

技术参数

◈口径:25mm
◈工作压力:1MPa
◈允许误差:±1%
◈流量:25升/分钟
◈最大流量:120L/min
◈工作温度:-20℃~+50℃

工作原理

具有用于一次性计数液体量的滚柱指针,带有计数器的枪用于计数通过它的燃料量。计量油枪LLY具有用于将读数设置为零的装置。 计算已经通过计数器枪的液体量是基于计数燃料分配器枪内的驱动螺杆的转数。 测量的燃料的流量,进入仪表并通过体积计,失去部分压力以产生导致螺钉旋转的扭矩。 使用带有计数器的手枪测量液体量是由于固定器的圆柱形孔和螺钉之间的空腔中包含的某些体积的周期性切断而发生的。 该装置是最简单的燃油分配器枪和燃油表的组合,其精度和性能不如工业设计。 按下杠杆打开阀门,燃料流过枪。 当水龙头杠杆被释放时,阀门在弹簧的作用下关闭,阻塞液体的流动。 调节螺钉用于设备校准。 带有计数器的油枪的排水管用于在加油时将液体引导到容器中。
